Wat is stalen 316L modplaat?

Staal 316L Mod- ook geschreven als 316L Modified of 316LM - is een chemie-gecontroleerde versie van standaard AISI 316L austenitisch roestvrij staal. Het achtervoegsel 'Mod' (Gewijzigd) geeft aan dat een of meer vensters voor de chemische samenstelling zijn aangescherpt of gewijzigd buiten de standaard ASTM A240 316L-specificatie om te voldoen aan de vereisten van een bepaalde toepassing, code of inkoopnorm.

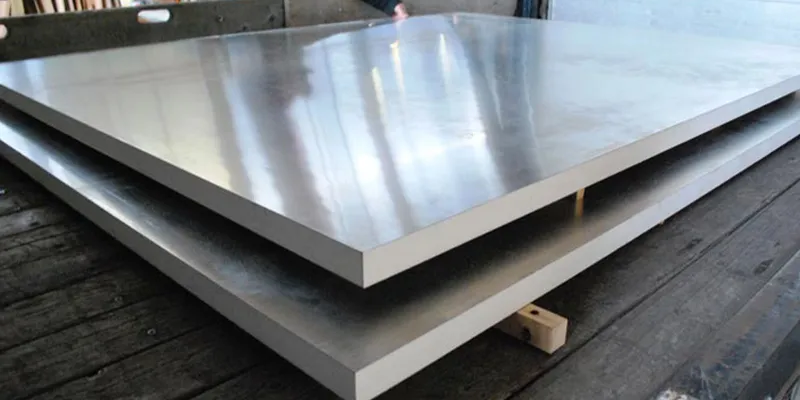

What Is Steel 316L Mod Plate

De meest voorkomende aanpassingen zijn: het beperken van stikstof tot een smal bereik (doorgaans 0,06–0,10%) om de kruipsterkte bij verhoogde- temperatuur te verbeteren; het aanhalen van koolstof tot minder dan of gelijk aan 0,020% (vs. de standaard minder dan of gelijk aan 0,030%) voor superieure weerstand tegen las-zonecorrosie; en het beperken van zwerfelementen zoals boor, kobalt en koper tot delen-per-miljoen niveaus voor nucleaire-zuiverheid.

In tegenstelling tot een compleet andere legering behoudt 316L Mod de kernchemie van zijn moederkwaliteit: 16–18% chroom, 10–14% nikkel en 2–3% molybdeen. Wat verandert is de nauwkeurigheid van die marges, en de toevoeging van bovengrenzen voor elementen die eenvoudigweg niet in de grondstoffenspecificaties worden geregeld.

De onderstaande tabel vergelijkt deASTM A240 316Lspecificatie tegen de aangescherpte samenstelling die kenmerkend is voor kernenergie-klasse 316L Mod (volgens RCC-M / AFCEN of gelijkwaardige aanbestedingsspecificatie):

Element	ASTM A240 - Standaard 316L	316L Mod (nucleair/hoge-zuiverheid)	Waarom het ertoe doet
Koolstof (C)	Minder dan of gelijk aan 0,030%	Minder dan of gelijk aan 0,020%	Lagere C=verminderde het sensibilisatierisico in HAZ
Silicium (Si)	Minder dan of gelijk aan 0,75%	Minder dan of gelijk aan 0,50%	Strakker Si verbetert de lassterkte
Mangaan (Mn)	Minder dan of gelijk aan 2,00%	Minder dan of gelijk aan 1,80%	Gecontroleerd voor microstructurele uniformiteit
Fosfor (P)	Minder dan of gelijk aan 0,045%	Minder dan of gelijk aan 0,025%	Een lage P vermindert de gevoeligheid voor heetscheuren
Zwavel (S)	Minder dan of gelijk aan 0,030%	Minder dan of gelijk aan 0,015%	Low S verbetert de laskwaliteit en taaiheid
Chroom (Cr)	16.0–18.0%	16.5–18.0%	Een smallere band zorgt voor een consistente corrosieweerstand
Nikkel (Ni)	10.0–14.0%	11.0–14.0%	Hogere Ni-vloer zorgt voor austenietstabiliteit
Molybdeen (Mo)	2.0–3.0%	2.25–3.00%	Iets verhoogde vloer voor weerstand tegen putjes
Stikstof (N)	Minder dan of gelijk aan 0,10%	0.06–0.10%	Gecontroleerde N verhoogt de kruipsterkte bij temperaturen.
Borium (B)	Niet gespecificeerd	Minder dan of gelijk aan 0,002%	Nucleaire vereiste: B absorbeert neutronen
Kobalt (Co)	Niet gespecificeerd	Minder dan of gelijk aan 0,025%	Nucleaire behoefte: activeringsrisico van de Co-60
Koper (Cu)	Minder dan of gelijk aan 0,10% (spoor)	Minder dan of gelijk aan 0,10%	Gecontroleerd om besmettingsgevaar te voorkomen

Ondanks de strakkere chemie voldoet 316L Mod aan of overtreft de minimale mechanische vereisten van ASTM A240 316L. Voor platen van nucleaire- kwaliteit zijn vaak aanvullende aanvullende tests vereist, waaronder Charpy-inslagtests bij -20 graden, trekproeven bij verhoogde- temperatuur en intergranulaire corrosietests volgens ASTM A262 Praktijk E.

Min. Treksterkte

Groter dan of gelijk aan 515 MPa

ASTM A240 / RCC-M-vereiste

Min. Opbrengststerkte (0,2%)

Groter dan of gelijk aan 205 MPa

Bij kamertemperatuur

Min. Verlenging

Groter dan of gelijk aan 40%

In 50 mm spoorlengte

Hardheid (max)

Minder dan of gelijk aan 217 HB

Rockwell Minder dan of gelijk aan 95 HRB

Kruipsterkte (600 graden)

Superieur aan 316L

Door gecontroleerde N-toevoeging

CVN-impact (bij −20 graden)

Groter dan of gelijk aan 60 J (typisch)

Nucleaire aanvullende test

Eigendom	Standaard 316L	316L mod	Testconditie
Treksterkte	Groter dan of gelijk aan 515 MPa	Groter dan of gelijk aan 515 MPa	RT, longitudinaal
Vloeisterkte (0,2%)	Groter dan of gelijk aan 205 MPa	Groter dan of gelijk aan 205 MPa	RT, longitudinaal
Verlenging	Groter dan of gelijk aan 40%	Groter dan of gelijk aan 40%	50 mm spoorbreedte
Verkleining van de oppervlakte	Groter dan of gelijk aan 50%	Groter dan of gelijk aan 50%	Dwars exemplaar
Hardheid	Minder dan of gelijk aan 217 HB	Minder dan of gelijk aan 217 HB	Brinell, gegloeid
Charpy CVN (bij −20 graden)	Niet vereist	Groter dan of gelijk aan 60 J gem.	Aanvullend nucleair niveau
Treksterkte bij 350 graden	Niet vereist	Min. gespecificeerd	Volgens RCC-M / ASME III

Eigendom	Waarde
Dikte	7,98 g/cm³
Smeltbereik	1375-1400 graden (2507-2552 graden F)
Thermische geleidbaarheid (bij 100 graden)	~14.0 W/(m·K)
Thermische uitzettingscoëfficiënt	16,5 µm/(m · graad) bij 20–100 graden
Elektrische weerstand	~740 nΩ·m
Elasticiteitsmodulus	193 GPa (28.000 ksi)
Magnetische permeabiliteit	Niet-magnetisch (μ ≈ 1,01–1,02)
Maximale servicetemp. (vervolg)	870 graden (1600 graden F)

Het antwoord hangt volledig af van de toepassing. Voor de meeste algemene industriële toepassingen is - voedselverwerkingsapparatuur, architecturale bekleding, standaard chemische fabrieken - basisproduct 316L de juiste en meest economische keuze. Er zijn echter specifieke scenario's waarin 316L Mod niet alleen de voorkeur heeft, maar ook vereist is door code of contract:

Why Choose 316L Mod Over Standard 316L

1. Kernenergietoepassingen

Nucleaire componenten - leidingen van het reactorkoelsysteem, drukregelschalen, primaire circuitplaten - zijn vervaardigd volgens RCC-M (Franse nucleaire code), ASME Sectie III of gelijkwaardige normen. Deze codes schrijven een maximaal kobaltgehalte voor (minder dan of gelijk aan 0,025%) om de vorming van Co-60 onder neutronenbestraling te voorkomen, wat een belangrijke bron van radioactieve besmetting wordt. Standaard 316L heeft geen betrekking op kobalt; 316L Mod wel.

2. Hoge- temperatuur en kruip-kritische service

Wanneer austenitisch roestvast staal gedurende langere perioden wordt gebruikt bij temperaturen boven 500 graden, wordt kruip (langzame plastische vervorming onder spanning) de ontwerpbeperkende factor-. De gecontroleerde stikstoftoevoeging in 316L Mod (0,06–0,10%) verbetert de kruipweerstand aanzienlijk in vergelijking met standaard 316L met ongecontroleerd, potentieel zeer laag stikstofgehalte. Dit is van cruciaal belang voor de componenten van de energieopwekkingsketel en de warmtewisselaarschalen in chemische hoge- fabrieken.

3. Cryogene service

Voor LNG-opslagtanks en coldboxapparatuur die werken bij temperaturen tot −196 graden (temperatuur van vloeibare stikstof), zijn aanvullende Charpy-impacttests bij cryogene temperatuur vereist. De strengere onzuiverheidslimieten in 316L Mod -, met name het lagere fosfor- en zwavelgehalte -, resulteren in consistentere en hogere slagvastheidswaarden in de -gegloeide plaatconditie.

4. Chemische verwerking met hoge-zuiverheid

Bepaalde farmaceutische API-productieprocessen en halfgeleider{0}}chemische processen vereisen materialen met minimale verontreiniging met sporenelementen. De gecontroleerde bovengrenzen voor koper, boor en andere zwerfelementen in 316L Mod zorgen ervoor dat het plaatmateriaal zelf geen bron van procesverontreiniging wordt.

Eigenschap / Kenmerk	316 Standaard	316L standaard	316L mod
Koolstofgehalte	Minder dan of gelijk aan 0,08%	Minder dan of gelijk aan 0,030%	Minder dan of gelijk aan 0,020%
Stikstofbeheersing	Geen gespecificeerd	Geen gespecificeerd	0,06–0,10% (smal)
Kobaltlimiet	Niet gespecificeerd	Niet gespecificeerd	Minder dan of gelijk aan 0,025%
Boriumlimiet	Niet gespecificeerd	Niet gespecificeerd	Minder dan of gelijk aan 0,002%
Voldoet aan ASTM A240	Ja	Ja	Ja (plus aanvullend)
Voldoet aan de nucleaire code	Nee	Nee	Ja (RCC-M / ASME III)
Lasbaarheid	Goed	Uitstekend	Uitstekend
Kruipweerstand	Gematigd	Gematigd	Verbeterd (vanwege N)
Relatieve materiaalkosten	Baseren	Basis + 5–10%	Basis + 25–40%
Typische beschikbaarheid	Onmiddellijke voorraad	Standaard voorraad	Molenorder / verlengde voorsprong

De prijspremie van 25-40% van 316L Mod ten opzichte van basisproduct 316L weerspiegelt niet alleen de strengere grondstofspecificaties, maar ook de aanvullende eisen op het gebied van testen, traceerbaarheid en certificering. Voor nucleaire of code-gemandateerde toepassingen is er geen acceptabel alternatief. Voor commerciële toepassingen zonder-code is standaard 316L bijna altijd de economisch rationele keuze.

316L Mod-plaat wordt aangeschaft en geleverd onder een combinatie van basismateriaalnormen en toepassings-specifieke aanvullende vereisten:

Standaard / Code	Domein	Relevantie voor 316L Mod
ASTM A240	Platte-gewalste Cr-Ni roestvrijstalen plaat, plaat en strip	Basischemie en mechanische vereisten
ASME SA-240	Drukvatcode-equivalent van ASTM A240	Vereist voor ASME-gecodeerde drukvaten
RCC-M / AFCEN	Franse code voor nucleaire eilanduitrusting	Definieert de vereisten voor de klasse 316L Mod 'Z2 CND 17-12'
ASME Sectie III	Ontwerpcode voor Amerikaanse nucleaire componenten	Regelt de inkoop van nucleair-materiaal
EN 10028-7	Europese platte producten voor drukdoeleinden	Equivalente Europese plaatspecificatie
ASTM A262	Het detecteren van de gevoeligheid voor intergranulaire corrosie	Oefen-E-test vaak vereist voor 316L Mod
NL 10204 3.2	Materiaaltestcertificaat met TPI-getuige	Verplicht voor nucleair en PED-klasse III

Drukgrenscomponenten van het primaire circuit van kernreactoren (koelmiddelleidingschalen, drukregelplaten)

High-temperature power plant boiler and heat exchanger shells (>500 graden continue service)

Structurele omhulsels van LNG-opslagtanks waarvoor cryogene impactcertificering vereist is

Farmaceutische en biotechnologische reactorvaten met hoge-zuiverheidsvereisten voor sporenelementen

Drukvaten van chemische fabrieken die werken in gemengde zuur- of chlorideomgevingen bij verhoogde temperaturen

Offshore onderzeese drukbehuizingscomponenten met verlengde ontwerplevensduurvereisten

Onderdelen van onderzoeksreactor en isotopenproductiefaciliteit (laag kobaltkritisch)

Vraag: Is 316L Mod hetzelfde als 316L?

A: Nee. 316L Mod is gebaseerd op 316L, maar past strengere samenstellingscontroles toe, met name op koolstof (minder dan of gelijk aan 0,020%), stikstof (0,06–0,10%), kobalt (minder dan of gelijk aan 0,025%) en boor (minder dan of gelijk aan 0,002%). Standaard 316L specificeert helemaal geen kobalt- of boorlimieten. 316L Mod vereist doorgaans ook aanvullende tests, zoals cryogene Charpy-inslag en trekproeven bij verhoogde- temperatuur.

Vraag: Waar staat 'Mod' voor in 316L Mod?

A: 'Mod' staat voor Gewijzigd. Het geeft aan dat de basis-316L-samenstelling - specifiek is aangepast, dat belangrijke elementen zijn aangescherpt tot smallere bereiken en/of dat extra elementen onder controle van de bovengrens zijn geplaatst-. De exacte 'Mod'-vereisten variëren afhankelijk van de specifieke inkoopstandaard of klantspecificatie.

Vraag: Kan standaard 316L worden vervangen door 316L Mod in nucleaire toepassingen?

A: Nee. In nucleaire-gecodeerde toepassingen die vallen onder RCC-M, ASME Sectie III of gelijkwaardige codes, is 316L Mod met zijn specifieke kobalt- en boorlimieten een verplichte specificatie. Standaard 316L kan niet worden vervangen omdat de ongecontroleerde kobalt- en boorniveaus kunnen leiden tot radioactieve activeringsproducten of problemen met de controle van de reactiviteit. De vervanging vereist een formele technische evaluatie en goedkeuring van de codeautoriteit, wat bijna nooit wordt verleend.

Vraag: Welk certificeringsniveau is vereist voor de 316L Mod-plaat?

A: Meestal zijn EN 10204 Type 3.2 materiaaltestcertificaten vereist, wat betekent dat de chemische en mechanische testresultaten worden gecertificeerd door zowel de kwaliteitsafdeling van de fabrikant als een derde-inspectie-instantie (zoals TUV, Bureau Veritas of SGS). Voor nucleaire toepassingen moet de inspecteur afkomstig zijn van een erkende nucleaire inspectie-instelling. Het warmtenummer en de traceerbaarheid van de batches vanaf de smelt tot de uiteindelijke plaat moeten volledig worden gedocumenteerd.

Vraag: Wat is de levertijd voor 316L Mod-plaat?

A: 316L Mod is bij de meeste distributeurs geen standaardartikel. Het wordt doorgaans geproduceerd op basis van een fabrieksorder- met een levertijd van 10 tot 16 weken vanaf het plaatsen van de bestelling, afhankelijk van de plaatafmetingen, warmtebehandeling en testvereisten. Voor nucleair-gekwalificeerd materiaal is extra tijd nodig voor de inspectieplanning door derden-. Vroegtijdige inkoop wordt sterk aanbevolen bij de projectplanning.

Disclaimer: De gegevens en samenstellingsbereiken die in dit document worden genoemd, zijn representatief voor de gebruikelijke 316L Mod-specificaties en zijn uitsluitend bedoeld als algemene referentie. Specifieke projectaanbestedingen moeten gebaseerd zijn op de toepasselijke contractuele specificatie, ontwerpcode en goedgekeurde fabriekskwalificaties. Alle cruciale materiaalkeuze- en vervangingsbeslissingen moeten worden beoordeeld door een gekwalificeerde materiaalingenieur.Neem contact op met onze JN Alloy verkoopvertegenwoordigervoor een offerte en materiaalkwalificatiegesprek.
